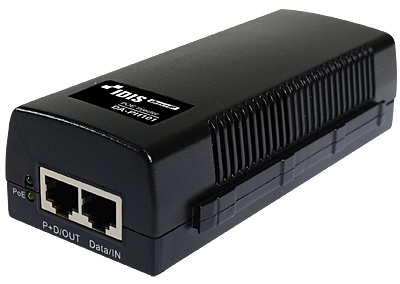

DA-PI1101

Однопортовый PoE инжектор

Однопортовый PoE инжектор

  • До 30 Вт мощности питания по витой паре
  • Поддержка стандартов IEEE 802.3af, IEEE 802.3at
  • Защита приборов низкой мощности от перегрузки
  • Автоматические определение и защита от не соответствующих стандарту Ethernet-терминалов
  • Параллельные ползунки для удобства монтажа




Статус: (29 ноября 2017)

Однопортовый PoE инжектор DA-PI1101 от компании IDIS позволяет интегрировать в линию связи Ethernet питание PoE стандартов IEEE 802.3af, IEEE 802.3at. Инжектор требует источник питания 220В, на выходе Вы сможете получить питание PoE мощностью до 30Вт, которое будет передавать по тем же проводам в UTP, что и Ethernet (1 и 2 передает (+) ,а 3 и 6 (-), это оранжевая и зеленая пара в кабеле UTP в зависимости от типа распиновки А или В).

Учитывая то, что длинна кабеля до PoE инжектора может достигать 100 м. и после инжектора до потребителя так же до 100 м., использовать устройство DA-PI1101 можно для наращивания длинны линии связи Ethernet.

Предусмотрено соединение нескольких устройств друг к другу, при помощи специальных креплений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Порт

1 канал

RJ-45 ИНТЕРФЕЙС DATA

Подключение

RJ45, Aвто-определение MDI / MDI-X

Тип кабеля

Категория 5 или выше

Расстояние

До 100 м

Скорость

10/100 Base-T

RJ-45 ИНТЕРФЕЙС PoE

Порт

1 канал

Распиновка и полярность

1,2(+), 3,6(-)

Источник питания

52 В постоянного тока, макс. 30 Вт

Расстояние

До 100 м

Скорость

10/100/1000 Base-T

Поддержка стандартов

IEEE 802.3af-2003 / IEEE 802.3at-2009

ОБЩИЕ

Размеры (Ш x В x Г)

87.9 x 51.3 x 166 мм

Вес нетто

350 г

Рабочая температура

-15 … +45 °C

Питание

100 - 240В переменного тока, 0.8A

Сертификаты

FCC, CE, KC
