Система видеонаблюдения в Международном Инвестиционном Банке

5 августа 2015 г.

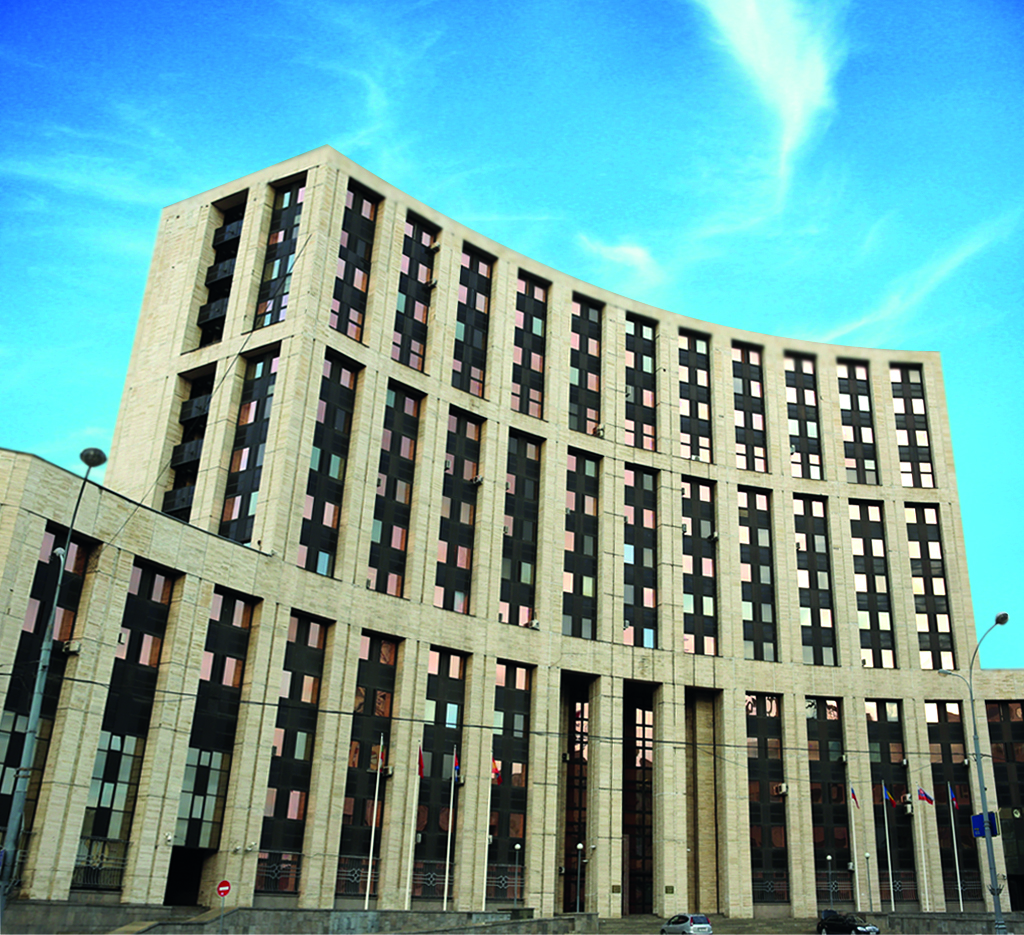

Линейка оборудования IDIS дает широкие возможности для проектирования систем видеонаблюдения в различных отраслях, предлагая собственные комплексные ip-решения, в том числе и для банковского сектора. К системе безопасности банков предъявляются самые высокие требования, поэтому такие параметры как качество, эффективность и быстродействие системы очень важны для таких объектов. Международный инвестиционный банк является интересным примером объекта с точки зрения поставленных клиентом задач и особенностей реализации проекта.



Задачи, поставленные заказчиком:

• Модернизация и расширение системы IP-видеонаблюдения.

• Объединение двух параллельно существующих разрозненных систем в одну на основе комплексного решения от одного производителя.

• Обеспечение надежности хранения архива данных и улучшение качества передачи видео в режиме реального времени.



Особенности реализации проекта и возможности системы видеонаблюдения:

Изначально установленная на объекте система видеонаблюдения, была спроектирована на основе оборудования и управляющего ПО от различных производителей. В связи с этим требовалось постоянное обновление платных лицензий, а также возникали определенные сложности при расширении системы и подключении нового оборудования. Для решения поставленных задач клиенту было предложено комплексное решение на основе оборудования IDIS, которое позволит совершить постепенную замену старого оборудования на новое и обеспечит необходимое качество работы системы.

Первым этапом внедрения стала замена центрального серверного оборудования и подключение более мощных 32-канальных IP-видеорегистраторов. Первоначально система функционировала на базе операционной системы Windows от компании Microsoft, и клиент периодически сталкивался с проблемой потери архивных данных. Новое серверное оборудование работает на платформе Linux, обеспечивая высокую надежность хранения данных видеозаписей и исключая потерю кадров в прямой трансляции. 4-х дисковые хранилища модели DA-ES1104 общим объемом 64Тб (4*4Tb*4) позволяют создавать более емкий видеоархив. Суммарная емкость хранилища данных составляет 24Tb*3 = 72Tb + 64Tb = 136Tb за счет дополнительных дисковых накопителей, установленных внутри IP-видеорегистраторов (по 24Tb в каждом).

Самые мощные в своем классе IP-видеорегистраторы DR-6232P с пропускной способностью до 330 Мбит/с обеспечивают высокую скорость передачи данных и работы системы в целом. Сетевые видеорегистраторы позволяют отображать видео в режиме реального времени с качеством Full HD. Суммарная производительность кластера IP-видеорегистраторов к которым подключены 56 камер составляет 890 Мбит/с. IP-видеорегистраторы IDIS поддерживает одновременную обработку 4-х потоков видео и несколько режимов записи: по расписанию, по событию, предзапись, режим паники.

Система видеонаблюдения банка оснащена IP-камерами для внутреннего и уличного наблюдения. Система объединяет 26 купольных сетевых видеокамер модели DC-D2233R с высококачественным 2-х мегапиксельным сенсором, обеспечивающим видеопоток с разрешением Full HD со скоростью до 30 кадров/с. Сочетание встроенной ИК-подсветки дальностью до 20 метров, моторизованного трансфокатора (f=3.3-10мм, F1.2-2.5) и широкого динамического диапазона IP-камеры до 96 дБ позволяют получить четкое изображение как при ярком освещении, так и при его отсутствии.

Система включает также 20 купольных IP-камер модели DC-D1223R для наблюдения внутри помещений, способных работать в двух режимах – DirectIP и ONVIF, в каждом из которых есть возможность настройки нескольких независимых потоков и использование разных потоков на запись и мониторинг.Охрану периметра здания и входных зон обеспечивают уличные цилиндрические IP-видеокамеры модели DC-T1233WHR с моторизированным вариофокальным объективом и ИК-подсветкой. Модель камеры DC-T1233WHR специально предназначена для уличной установки и имеет антивандальный корпус с высоким классом защиты — IP66. Встроенный обогреватель позволяет использовать данную модель IP-камеры для эксплуатации при температурном режиме от -40 до + 50 градусов С. IP-видеокамера передает видеопоток со скоростью 30 кадров/с и разрешением 1920х1080.

Питание всех сетевых видеокамер, входящих в систему, по технологии PoE исключает необходимость использования дополнительных источников питания, что существенно экономит энергозатраты системы. Собственный протокол DirectIP, разработанный IDIS, позволяет быстро подключить все необходимое оборудование и настроить работу системы в максимально короткие сроки.



Оборудование, входящее в систему:

IP-видеорегистраторы: 32-канальные видеорегистраторы моделей DR-6232P и DR-4132P

IP-видеокамеры:

  • купольные камеры наблюдения для внутренней установки - модели DС-D2233RDC-D1223R
  • цилиндрические камеры наблюдения для уличной установки — модель DC-T1233WHR.

Дисковые хранилища: DA-ES1104
